№00002 КМ на склад, ангар 54х26х10,6, 51,04 тонн, 1-3 снеговой район, 1-3 ветровой район

Описание

Стальной каркас здания запроектирован однопролетным рамно-связевого типа и имеет габариты по осям в
плане 26х54м, минимальная высота до низа несущих конструкций покрытия 7,8 м. Здание в плане имеет

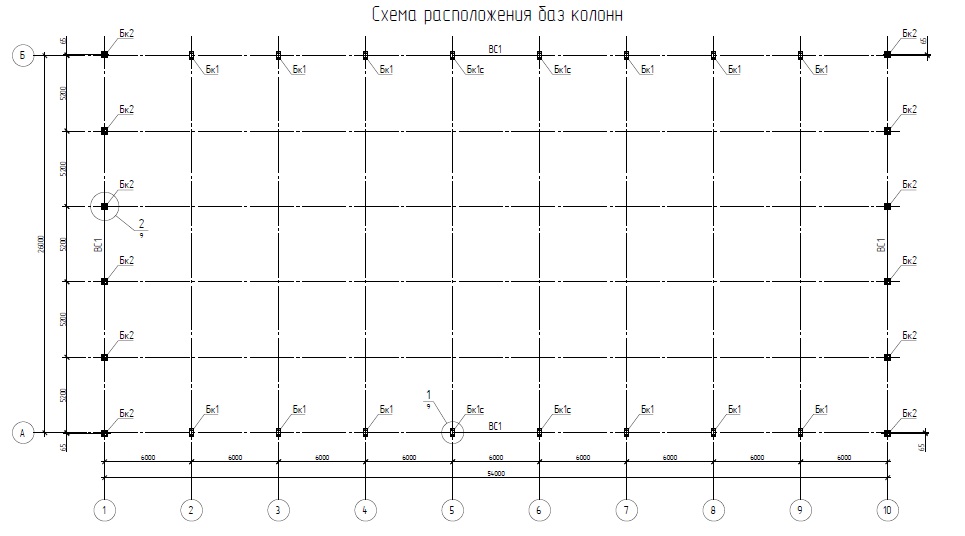

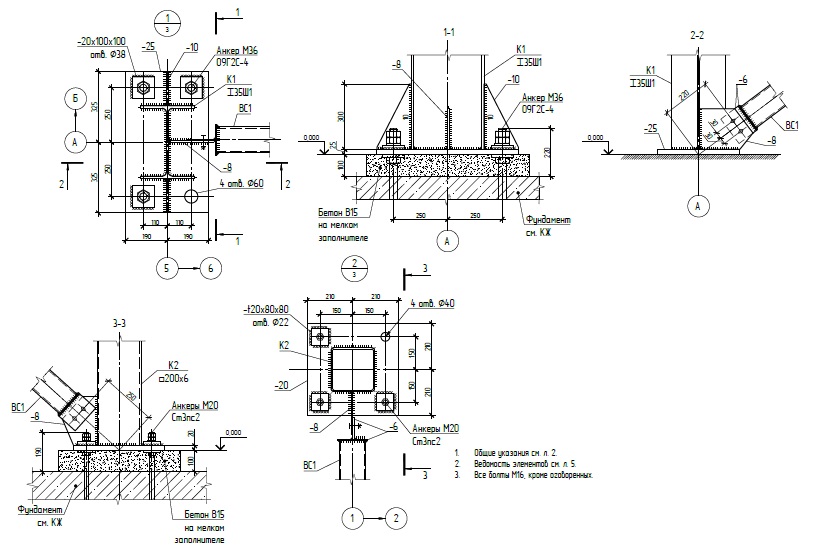

прямоугольную форму. Геометрическая неизменяемость каркаса обеспечена жестким сопряжением колонн с

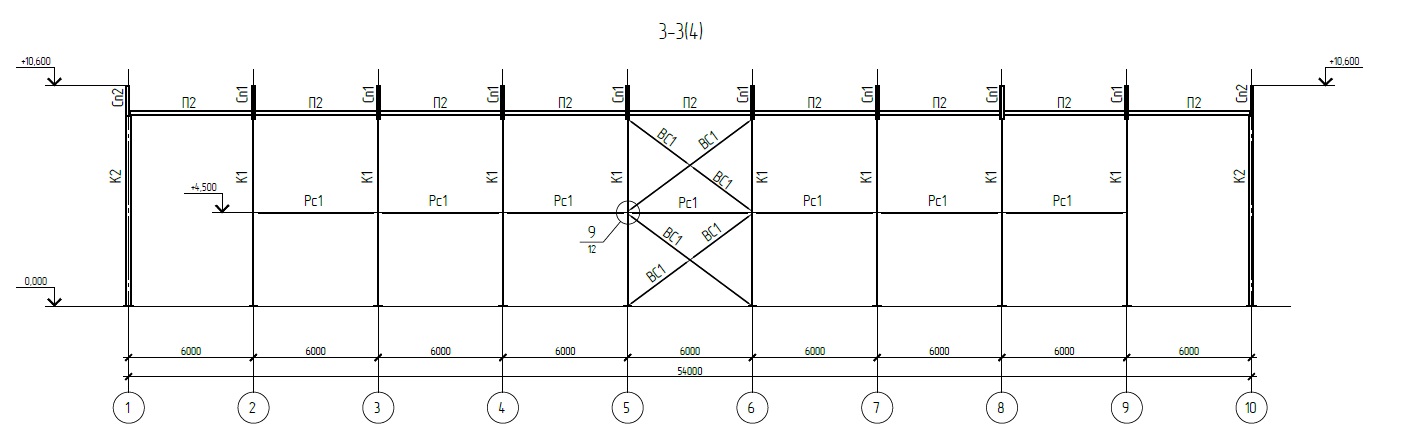

фундаментом в направлении цифровых осей, вертикальными связями вдоль буквенных осей. Пространственная

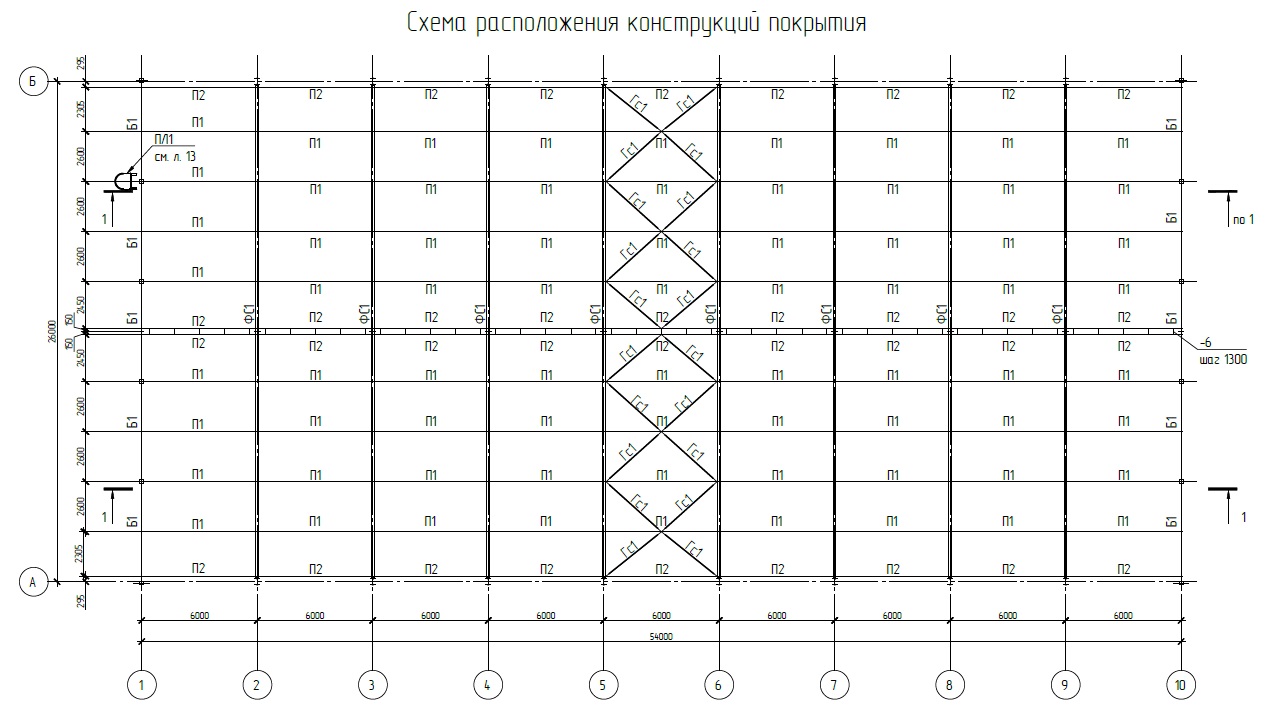

неизменяемость каркаса обеспечивается созданием жесткого диска покрытия за счет системы горизонтальных
связей.

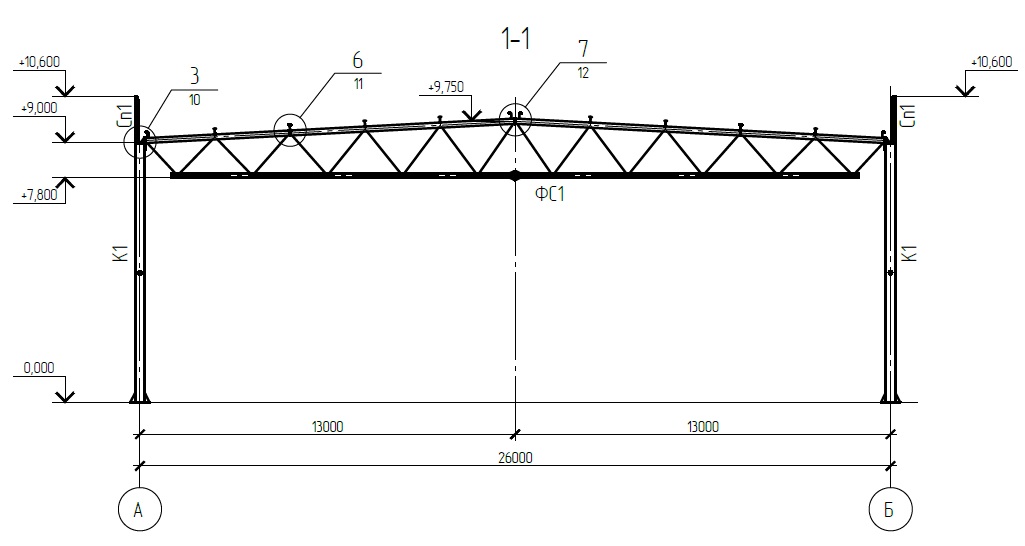

Кровля здания — двускатная утепленная из стального профилированного настила по металлическим прогонам.
Прогоны разрезные однопролетные. Соединение прогонов со стропильными фермами шарнирное, сопряжение
стропильных ферм с колоннами — шарнирное
