№00003 КМ на склад, ангар, пождепо 15,6х6х4,4, 8,48 тонн, 1-2 снеговой район, 1-3 ветровой район

Описание

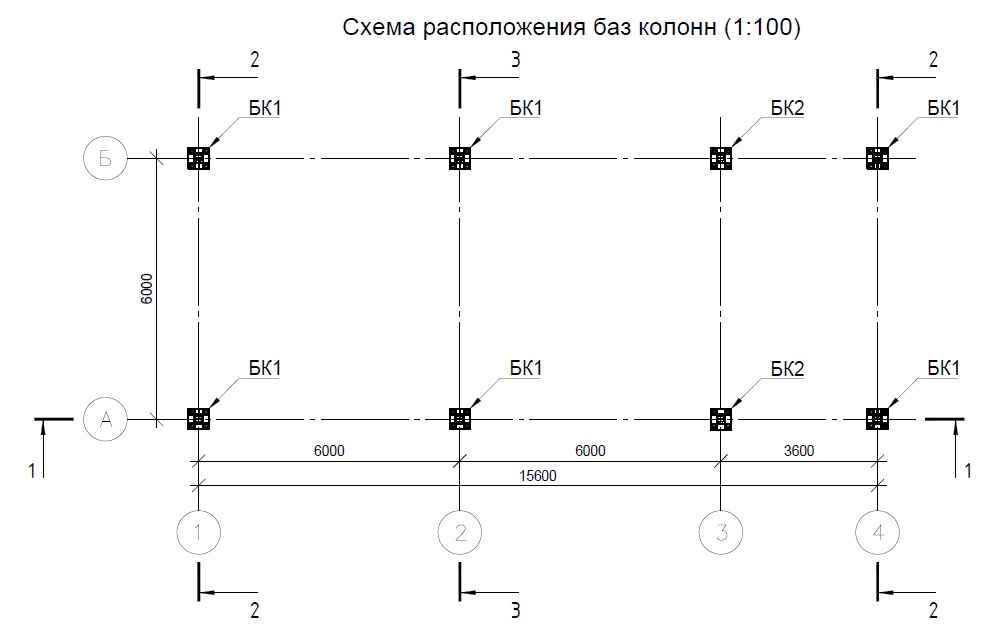

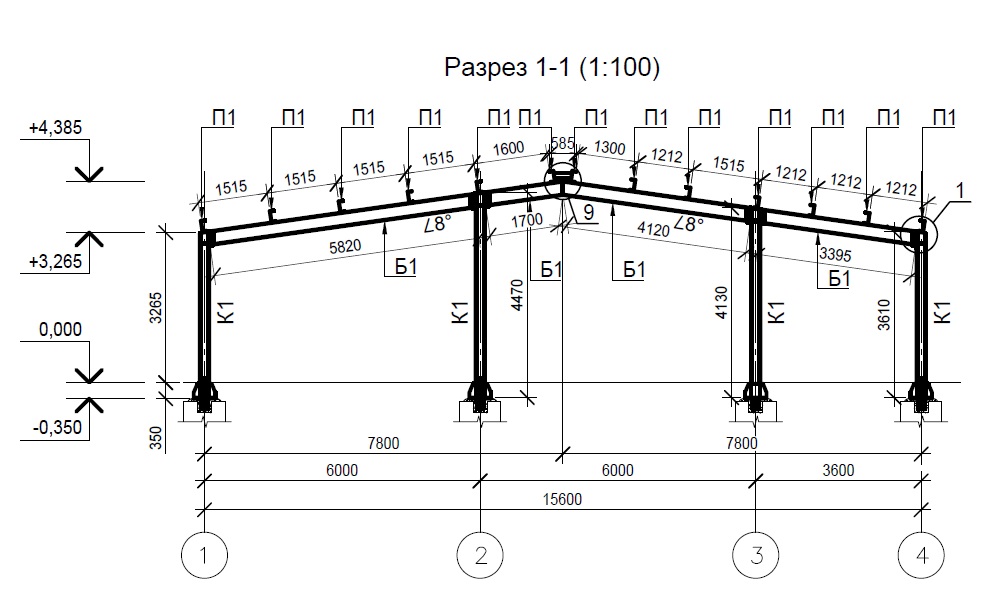

В качестве несущего остова принят стальной рамно-связевый каркас. Габаритные размеры здания в осях составляют 6х15,6 м, общая высота здания — 4,4 м. Шаг
колонн в цифровых осях 6000 мм (оси 3-4 3600 мм), в буквенных — 6000 мм. Стальной каркас представляет собой систему колонн, объединенных балками в продольном

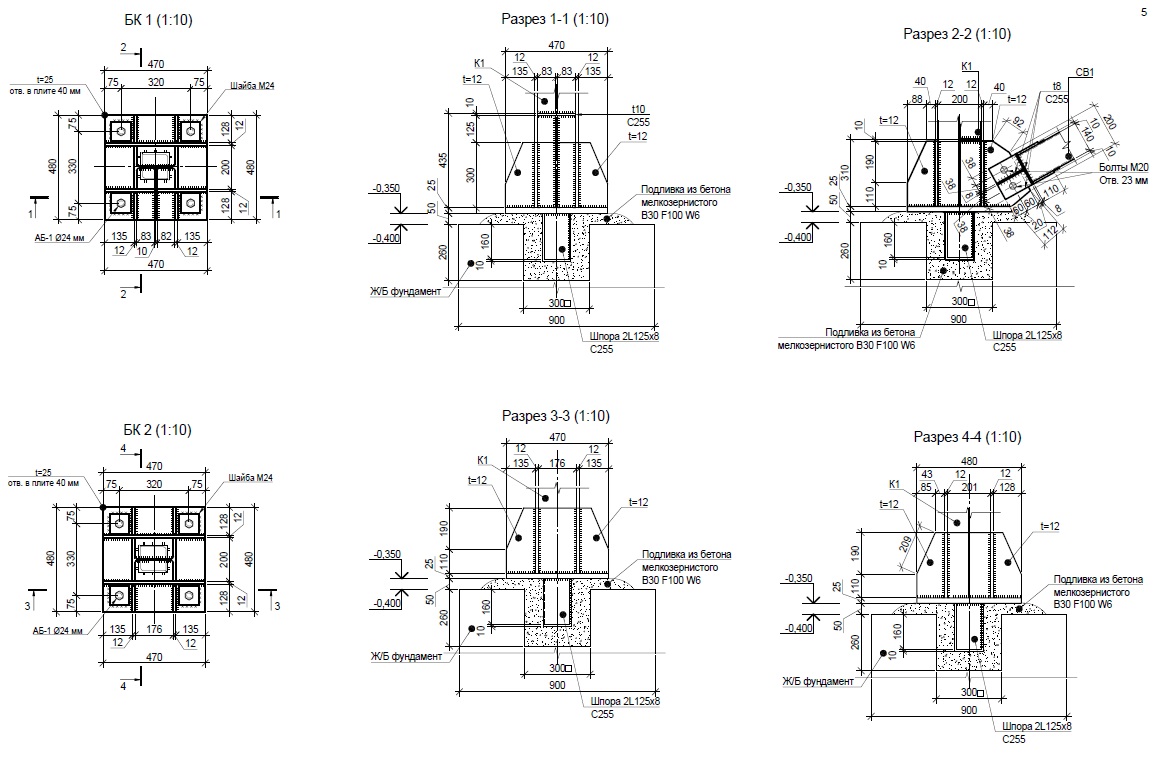

направлении здания и связями в поперечном направлении. Устойчивость и пространственная неизменяемость каркасов здания обеспечивается жестким сопряжением

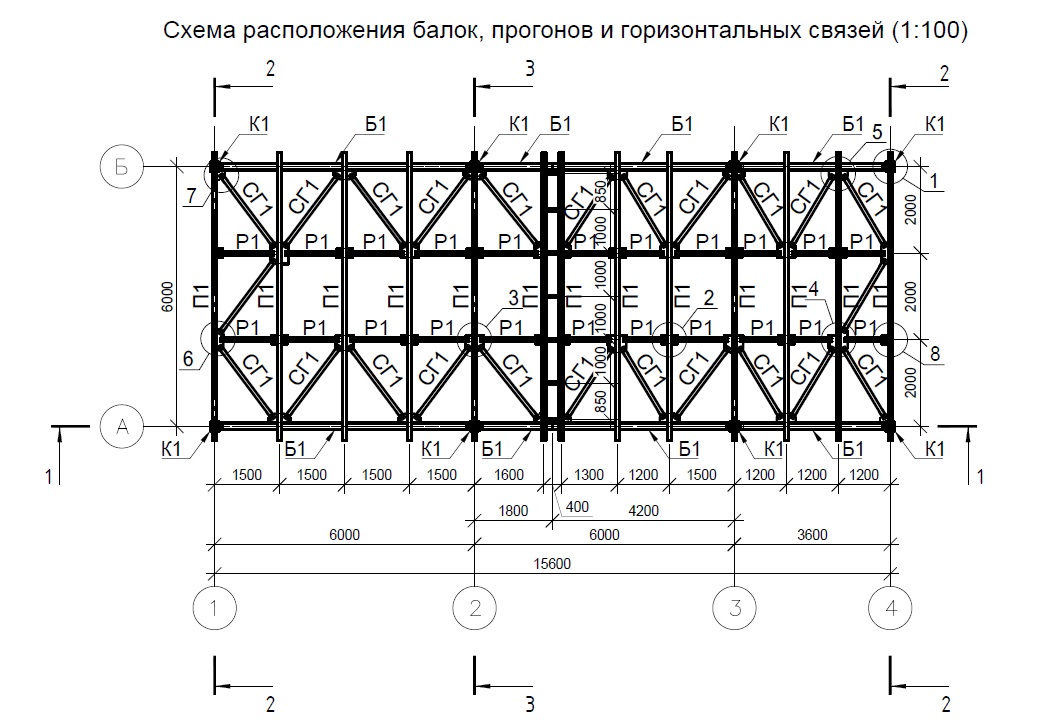

колонн с фундаментом в плоскости рам, наличием распорок и вертикальных связей по колоннам из плоскости рам и горизонтальных связей в уровне покрытия. Сопряжение

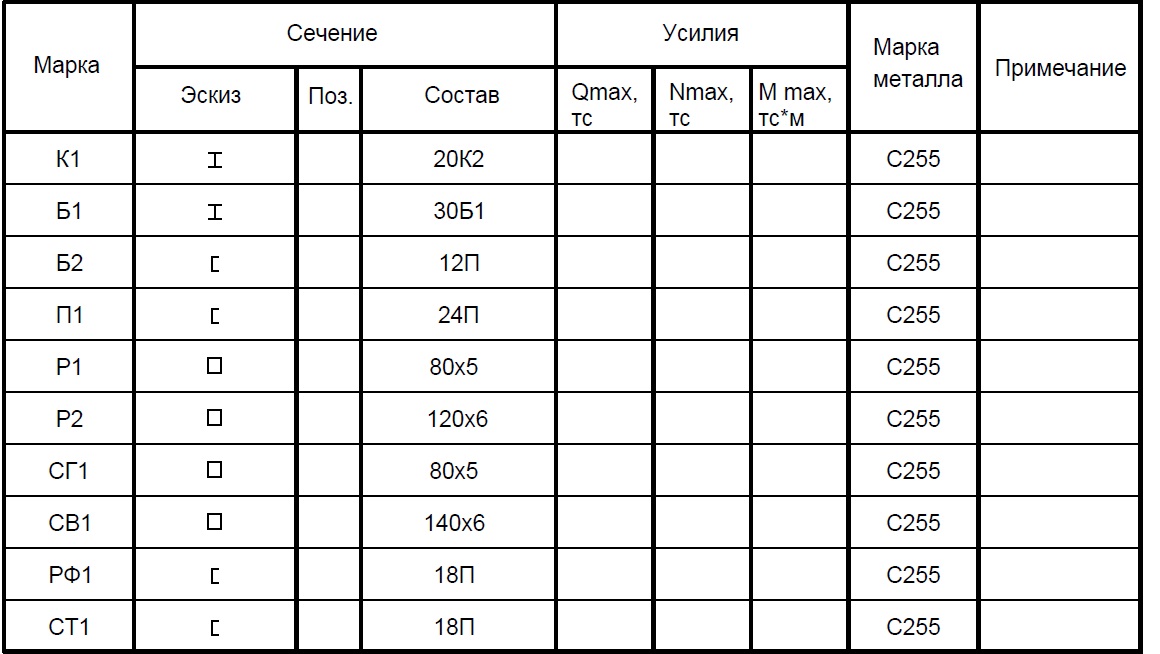

балок с колоннами — шарнирное, второстепенных балок с главными балками — шарнирное. Колонны каркасов запроектированы из стальных прокатных двутавров по ГОСТ Р
57837-2017 20К2, балки каркасов — из прокатных двутавров по ГОСТ Р 57837-2017 30Б1, прогоны — из швеллеров по ГОСТ 8240-97 сечением 24П (распорки и связи стальных
каркасов — из гнутосварных труб по ГОСТ 30245-2003). Марки стали для стальных конструкций приняты С255.
